功能与优点

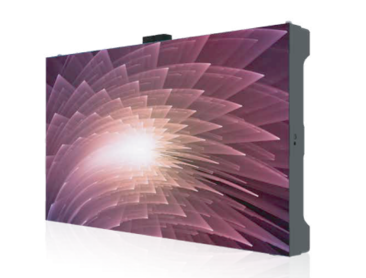

南行southbound室内高端SO-P2 LED显示屏模组可广泛应用于会议室、指挥调度、现场演播室、监控中心、广播电台、学校教室、展示大厅、安保、车站、机场、医院、旅游景点、电视演播室等高端场景。
1.室内全彩显示屏效果更加清晰细腻、分辨率可达到1080P以上；实现高刷新率、高灰阶及较高灯管利用率；无残影、防“毛毛虫” 、低功耗、低突波等功能；
2.室内全彩显示屏主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；
3.室内全彩显示屏含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；
4.通过系统控制驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成43980亿种颜色变换；
5单元板及箱体可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；
6.产品特点：
- 优质灯管，高效灯管亮度利用率，同时保障灯管使用寿命和优质的塑胶件
- 高对比度可达到良好的显示效果
- 重量轻易于安装、拆卸
- 可进行单点、单灯维护，成本低
- 采用恒流方式驱动LED，发光均匀，功耗低
- 驱动芯片使用的是SSOP封装恒流驱动芯片
技术与参数
| 屏体技术参数 | |||
| 亮度 | ≥450cd/㎡ | 亮度均匀性 | ＞0.95 |
| 屏幕水平视角 | 140±10度 | 屏幕垂直视角 | 130±10度 |
| 最佳视距 | ≥2m | 使用环境 | 室内 |
| 每平方单元板最大功率 | ≤439W/㎡ | ||
| 配电功率（每平方最大功率÷78%÷85%） | ≤875W/m2 | ||
| 灰度等级 | 红、绿、蓝各12-14bits | 显示颜色 | 43980亿种 |
| 换帧频率 | ≥60帧/秒 | 刷新频率 | 3840Hz |
| 控制方式 | 计算机控制，逐点一一对应，视频同步，实时显示 | 亮度调节 | 256级手动/自动 |
| 输入信号 | DVI/VGA/HDMI/DP、复合视频信号、S-VIDEO、YpbPr(HDTV) | ||
| 使用寿命 | ≥10万小时 | 平均无故障时间 | ≥1万小时 |
| 衰减率(工作3年) | ≤15％ | 连续失控点 | 0 |
| 离散失控点 | ＜0.0001，出厂时为0 | 盲点率 | ＜0.0003，出厂时为0 |
| 工作温度范围 | -20-40℃ | 工作湿度范围 | 10％-65％RH(无结露) |
| 防护性能 | 超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项) | ||
| 屏幕水平平整度 | ＜1mm/㎡ | ||
| 屏幕垂直平整度 | ＜1mm/㎡ | ||
| 屏幕垂直平整度 | ＜1mm/㎡ | ||
| 箱体技术参数 | |||
| 箱体规格(长*宽*厚) | 640*480*84.5mm（厚度含模组、箱体、连接片） | ||
| 箱体分辨率 | 320*240=76800 Dots | ||
| 箱体面积 | 0.307㎡ | ||
| 箱体重量 | 7.5kg±0.05 kg | ||
| 最大功耗（单元板功率*一个箱体的单元板个数） | ≤135W | ||
| 平均功耗（最大功率的1/3） | ≤45W | ||
| 配电功率(电源利用率78%即最大功率÷78%) | ≤173W | ||
| 模组技术参数 | |||
| 像数点间距 | 2mm | 像素密度 | 250000Dots/㎡ |
| 像素构成 | 1R1G1B | 灯管封装 | SMD1515 |
| 尺寸(长*宽*厚) | 320*160*14.5mm | 重量 | 0.37kg±0.01kg |
| 结构特点 | 灯驱合一 | 单元板分辨率 | 160*80=12800Dots |
| 输入电压(直流) | 4.5±0.1V | 最大电流 | ≤5A |
| 单元板功率 | ≤23W | 驱动方式 | 1/40恒流驱动 |
| 40A电源带单元板数 | 5-6张 | 50A电源带单元板数 | 7-8张 |
| 40A PFC电源带单元板数 | 7-8张 | 80A电源带单元板数 | 10-12张 |
